[摘要]曹新民老師從傳統家具技術角度進行分析，分享了他在該項工程中的新發現。
國家版本館—傳世工程木作項目作為國家級重要工程，一直備受領導、專家、業界同仁及媒體的關注。該項目如何通過新技術、新工藝實現對國家版本文物的保護？中國紅木家具技術專家曹新民從傳統家具技術角度進行分析、分享了他在該工程項目中的新發現。
中國紅木家具技術專家曹新民
以下為曹新民老師分享內容整理：
架、箱、柜自古至今是收納文化物品的器具，而木材是這類器具與人最為親近、與自然最為和諧的一種用材。因此，以國家版本館的設計要求，大型木制柜體的制作則成為該項木作工程的核心和主體，也是最重要的組成部分。其中每層即每一個書箱能存放多少版本文物？每層安全載荷是多少？如何助力、確保柜體內文物長久、安全的存放？也是這個項目制作必須解決的重點和技術難點。
曹新民老師從傳統家具技術角度進行分析，分享了他在該項工程中的新發現
別出心裁，革新打造紅木“架箱柜”
該項目最大的創新點和技術突破點，在于從結構上采用了書箱疊加的創新工藝。其每一個大型柜體，都不再是傳統的框架式柜體結構，而是以書箱做為單元體，由五個尺寸相同的書箱自下而上疊加、組合而成(見下圖)。書箱的四塊面板都是采用相同的傳統工藝結構的實木拼板，且四角的結合都是采用了燕尾榫結構，這不僅突出和簡化了傳統柜體制作工藝，而且大大的提高了木結構柜體的使用強度。

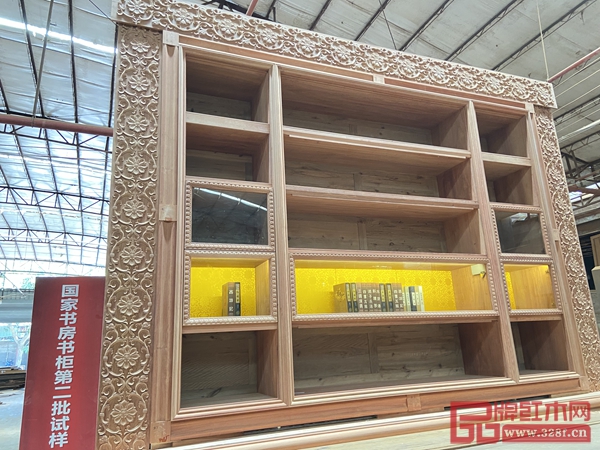

國家版本館書柜第二批試樣
該項目以書箱做為單元體，由五個尺寸相同的書箱自下而上疊加、組合而成
該項目又是以大型柜體做為單元主體，在向左、右和自下而上兩個維度方向組合延伸，形成由數十個大型柜體組合而成的具有大體量的宏大場景，其柜體的最大高度達12.6m。其裝配過程動用了大型起重設備、而每一個大型柜體都嵌入了事先預制好的大型鋼結構架體之中，并加以固定。實際上，這一工程的施實正是現代“組合式家具”在當代中國傳統家具制造中的一次創新和大膽的工業性實踐。

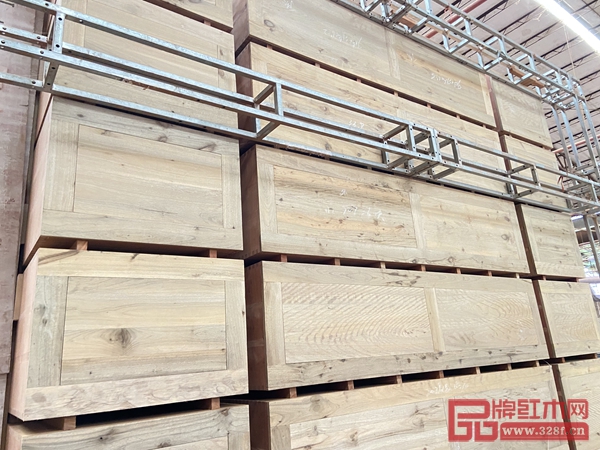

國家版本館—傳世工程木作項目部分書柜生產資料圖
以書箱疊加的創新工藝，突破項目難題，開創了紅木“架箱柜”的先河：書“箱”的疊加，從形體上形成了放書的“架”，且具有書架的功能，按設計的要求裝上橫向的上翻式玻璃門使書架形成為“柜”具有柜的使用功能。版本館大型組合柜體所具有的以上技術特征，被參與這項工程的一線技工、技術人員形象稱之為“架箱柜”。“架箱柜”是繼傳統“頂箱柜”之后，中國傳統家具技術的又一項創新，同時這一新的家具用語也體現了中國傳統家具文化在當代的延續與發展。
巧用燕尾榫，創新木結構箱型構件
書箱在疊加中，是上書箱承受載荷最大的底面同相鄰的承受載荷最小的下書箱頂面相貼合，而本項目的關鍵創新點就是以多根雙面燕尾榫穿棖將兩個貼合面通過穿棖結合形成一個木結構箱型構件，異曲同工，它同現代建筑工程學中“箱型梁”的結構類同，它不僅能有效地抵抗正負彎矩，而且滿足了設計載荷的有效需求，大大提高了大型木結構柜體的使用強度，確保了5個書箱組合聯體后在結構上的整體穩定性。“木結構箱型構件”的科學應用和工藝創新，體現了中國傳統家具制造工藝在當代的傳承和發展。

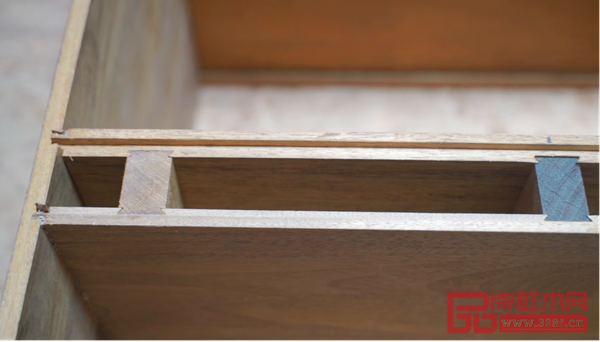

本項目的關鍵創新點：以多根雙面燕尾榫穿棖將兩個貼合面通過穿棖結合形成一個木結構箱型構件
工藝突圍，傳統與現代的共生
由書箱到架，再到安裝上翻式玻璃門形成大型木結構柜體，在這其中，玻璃門因設計要求上是采用一整塊玻璃，在木門攢邊結構上又不能添加中棖，這使橫向大尺寸玻璃門在設計上遭遇重大技術難題，特別是在一定高度空間上翻門在長久使用中的安全性、可靠性將始終是占據第一位的技術性問題。

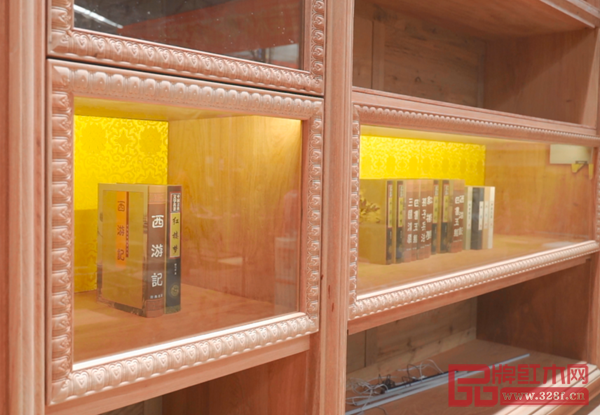

國家版本館書柜安裝上翻式玻璃門，形成大型木結構柜體
在對傳統經典家具做了大量的結構性分析后，國方家居團隊獲得了共識：“那就是必須要從傳統工藝中突圍，要革新、一定要尋求一條新的工藝路線才能最終解決問題”。按照這一思路國方家居團隊最終還是啃下了這一技術難題。
首先大膽選用現代家具“重型上翻式不銹鋼門鉸”，確保了在靜態和動態條件下玻璃門自重偏大對門鉸的安全要求，使門可以開啟到任一使用位置、讓使用更加方便、安全，這一工藝上的重大舉措、突破了傳統理念、讓現代家具五金技術助力和提升傳統家具的技術性能和安全性能成為一種可能。

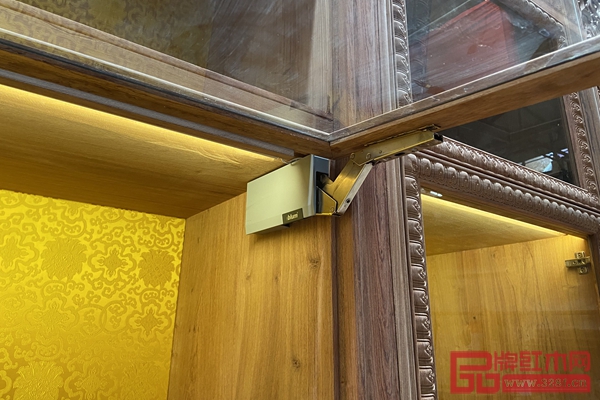

國家版本館書柜大膽選用現代家具“重型上翻式不銹鋼門鉸”
其次，按照傳統玻璃門門邊用材截面的結構特性，玻璃的安裝會弱化橫向大尺寸玻璃門的強度，國方人在此以金屬玻璃門框架和攢邊木材的一種復合型結構一舉解決了這一工藝難題，大大提高了玻璃門的結構強度。除此在門鉸一側各加裝了一條不銹鋼柔性吊索，以防止玻璃門意外墜落。上述玻璃門制作工藝上的技術性突破，它展現給我們的是一種“傳統”與“現代”的共生、傳統家具與現代家具的相互融合與共同發展。

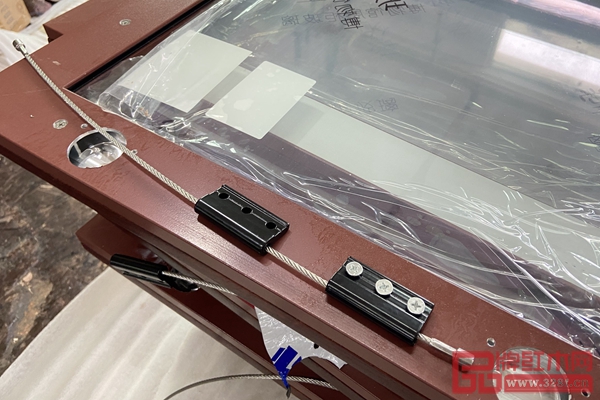

在門鉸一側各加裝了一條不銹鋼柔性吊索，提高安全性能
科學用材，以良木護文物
除了結構上的科學，該項目十分注重材質，同時做到了科學合理。作為存放文物版本的木作柜體，不僅品質要可傳世，更要對柜內文物起到保護作用，且木材應經久耐用、具有良好的物理特性。因此，柜體選用的木材是關鍵，項目主要用材為大果紫檀（Pterocarpus macrocarpus Kurz），菠蘿格（Intsia bijuga Kuntze）、香樟木（Cinnamomum）。這幾種用材都是選自傳統家具和室內裝飾用材中的良木，其中香樟木自古以來就是制作衣柜、箱子的最佳材料，具有一定驅蟲防霉功能。
國家版本館書柜背板采用樟木板打造
不謀而合，傳統書箱結構創新再現
中國傳統書箱大家見得最多的莫過于古代書生赴京趕考背的“雙肩包”。細看該項目書箱結構，可發現其與中國傳統書箱的結構不謀而合。古有書箱放置書籍，今有架箱柜典藏文物，其傳承的不僅是傳統家具的結構，更是一種對文化的重視與敬畏。

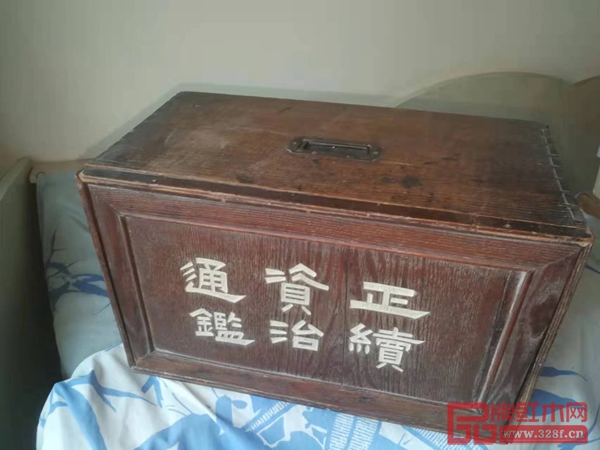

中國傳統書箱

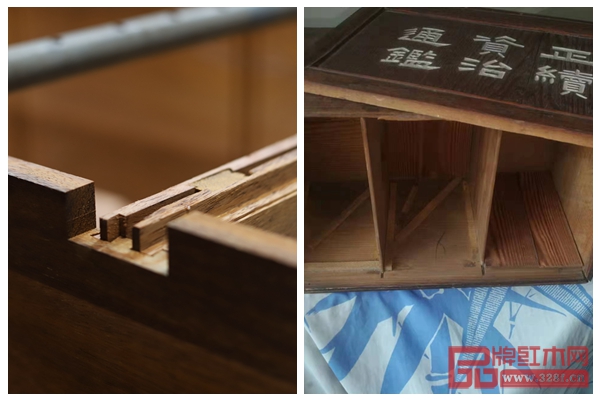

左圖為國家版本館書柜相鄰書箱間的燕尾榫穿帶結構，右圖為傳統書箱，結構原理不謀而合
左圖為國家版本館書柜，右圖為傳統書箱，均采用了燕尾榫結構
國家版本館—傳世工程木作項目是中式傳統整裝家具在國家工程項目的一次重大實踐，它從技術層面展示的是中國傳統家具的當代創新與當代發展，它對推動傳統家具整裝標準的研發，重新定義傳統整裝家具的發展內函意義重大，也為紅木行業在家具整裝板塊中爭取更多的話語權提供了示范。當前傳統家具行業處于極大挑戰的艱苦階段，國方家居仍能在傳承傳統的基礎上，堅持變革、不斷創新，站在了行業發展的前列，希望國方家居繼續堅持中式整裝設計的定位，大膽研發創新，成為紅木行業整裝板塊的旗幟。
