2013/09/22 | 來源：京華時報《藝術家具》專版
[摘要]目前紅木家具使用的產于東南亞地區的酸枝木（狹義酸枝類）主要為交趾黃檀、巴里黃檀和奧氏黃檀，其中交趾黃檀是最受歡迎的。
概況
交趾黃檀，隸屬于蝶形花科黃檀屬，在“紅木”國家標準（GB/T 18107—2000《紅木》）中歸為紅酸枝類。市場上為區別于“紅木”國家標準紅酸枝木類的其他樹種商品材，又稱之為“大紅酸枝”，因紅木家具行業內認為此木材是清中期以來紅木家具的主要用材之一，故又有“老紅木”之稱。
據上世紀90年代廣東木材學家林仰三先生考證“紅木”一名，稱“紅木”其名在我國最早出現清代中期，而當時從東南亞國家進入我國沿海港口的“紅木”主要是指交趾黃檀與巴里黃檀。李英健、王小芳在《東南亞產三種紅酸枝木考辯》中認為越南華僑鄭懷德（1765~1825年）撰寫的越南南方地方志《嘉定通志》中錄“紅木，葉如棗，花白；所產甚多；最宜幾案柜櫝之用；商舶常滿載以歸”的紅木指的就是交趾黃檀。劉鵬先生在《紅木家具及實木地板》中分析在明朝期間中國與東南亞的貿易往來頻繁，東南亞各國也以貿易與朝貢的形式把紅木運至中國，用于制作家具，而其《中國現代紅木家具》中認為其中的紅木就有酸枝木。另外，民國時期紅木家具的主要用材也包括交趾黃檀（時稱“泰國紅木”）。因此，目前紅木家具使用的產于東南亞地區的酸枝木（狹義酸枝類）主要為交趾黃檀、巴里黃檀和奧氏黃檀，其中交趾黃檀是最受歡迎的。
微凹黃檀，隸屬于蝶形花科黃檀屬，在“紅木”國家標準（GB/T 18107—2000《紅木》）中歸為紅酸枝類，是二級瀕危保護樹種。因其主要產于離中國較遠的中美洲，因此近幾年才開始進入中國市場。據上海福人林產品市場進口商介紹微凹黃檀最早進入中國市場是在2004年，我國歷史上無使用此種木材的記載，人們對這種木材的認知度較低，故目前市場上一些商家出于宣傳考慮將其命名為“小葉紅酸枝”以便推廣。

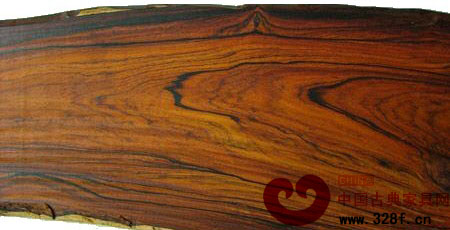

交趾黃檀木材特征
拉丁名：Dalbergia cochinchinensis Pierre
商品名：暹羅紅木Siam Rosewood、 泰國紅木Thai Rosewood、交趾紅木Cochin Rosewood 、老撾紅木Laos Rosewood。、火焰木Flamewood、克蘭儂Kra-nhoung（柬埔寨）、帕永Payung（泰國）、 特拉克Trac（越南）、 帕棟考Pa dong khao、麥卡儂Mai Ka Nhoung（老撾）

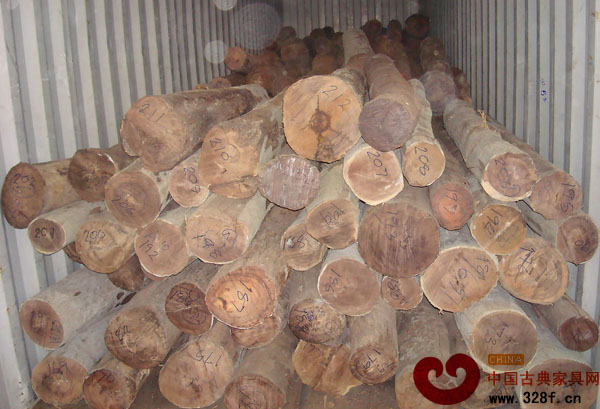

交趾黃檀原木
俗稱：大紅酸枝、柬埔寨紅酸枝、泰國紅酸枝、老撾紅酸枝、柬埔寨檀
科屬名：蝶形花科、黃檀屬
樹木及分布：落葉大喬木（在越南和泰國的有些地區為常綠喬木），高度一般在8~30m，主干直徑可達60~120cm，有時有幾個主干和分枝。樹皮光滑而堅硬，淺黃至灰褐色。葉的形態為不均等的羽狀復葉，葉序互生或半對生。 花白色。果實為扁平的線狀閉果，屬于莢果類型。主產于中南半島北緯22°~10°的地區。遍布泰國東北部混交林中和越南南部及老撾、柬埔寨的大部分地區。
木材宏觀特征：木材心邊材區別明顯，心材新切面紫紅褐或暗紅褐，具黑褐色或栗褐色條紋，邊材黃白色。生長輪不明顯。管孔在肉眼下可見，散孔材。軸向薄壁組織略明顯，主為同心層式帶狀（寬1~4細胞，多為不規則斷續帶狀）、星散-聚合狀及翼狀、環管狀。木射線在放大鏡下可見，波痕肉眼下可見。
木材微觀特征：單管孔，少量徑列復管孔（2~5個），偶見管孔團。木纖維壁甚厚。導管橫切面呈卵圓形。軸向薄壁組織豐富，寬1~4細胞。木射線迭生，射線組織同形單列及多列，高1~14細胞，單列射線較多，多列射線寬2~3列細胞。單管孔。
材性及用途：木材氣干密度為1.01~1.09g/cm3，具光澤，強度高、硬度大、耐腐蝕性強，抗蟲性強，紋理通常直，結構細而均勻。順紋抗壓強度為107.87MPa，順紋抗彎強度為259.9MPa。加工性能好，刨面光潔。主要用作高級家具、裝飾單板、工藝雕刻、樂器等。
微凹黃檀木材特征
拉丁名：Dalbergia retusa Hesml
商品名：Cocobolo
俗稱：格拉納迪洛Granadillo（墨西哥、危地馬拉）、芬尼拉Funera（薩爾瓦多）、帕羅尼格羅Palo negro（洪都拉斯）、納母巴Nambar（尼加拉瓜、哥斯達黎加）、科庫波洛Cocobolo、科庫波洛普雷圖Cocobolo prieto（巴拿馬）。

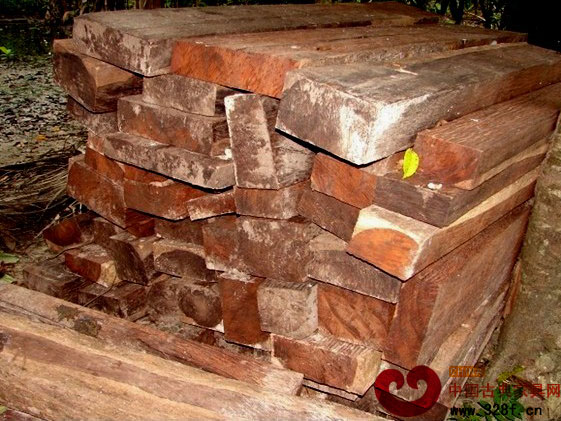

微凹黃檀原木
科屬名：蝶形花科、黃檀屬
樹木及分布：小至中喬木，高可達13~18m，直徑0.5~0.6m，干形較差，分布巴拿馬、哥斯達黎加、尼加拉瓜、洪都拉斯、危地馬拉、墨西哥等中美洲地區，通常生長在干旱的丘陵地區。
木材宏觀特征：心邊材區別明顯，邊材淺黃白色，心材橘紅色，久露大氣中轉為紫紅褐色，常帶褐色條紋。生長輪明顯，管孔放大鏡下明顯，散孔材。軸向薄壁組織放大鏡下可見，與木射線相交部分呈網格狀、，主為環管狀及翼狀、帶狀（寬1細胞，少數2至3細胞）、星散狀、星散-聚合狀、輪界狀。木射線放大鏡下明顯，波痕不明顯，木材新切面具辛辣氣味。
木材微觀特征：散孔材，單管孔及少量徑列復管孔（2~3個），部分導管含樹膠。導管橫切面卵圓形。木纖維壁甚厚。軸向薄壁組織串多為1~3細胞。軸向薄壁組織、木射線及木纖維迭生，射線組織同形單列，高1~13細胞，稀見多列。單管孔。
材性及用途：木材氣干密度為0.98~1.22g/cm3，具光澤，強度高、硬度大、耐腐蝕性強，抗蟲性強。結構細而均；紋理直至略交錯。順紋抗壓強度為81MPa，順紋抗彎強度為158MPa。加工性能好，加工后板面光滑，干材尺寸穩定性優。主要用于制作高檔家具及工藝品。
對比分析
交趾黃檀與微凹黃檀在“紅木”國家標準（GB/T 18107—2000《紅木》）中同屬紅酸枝木類，它們之間有著許多的相同或相似之處，如科屬、植物類型、樹木分布緯度、樹干規格、材質、結構、管孔類型、射線組織細胞、軸向薄壁組織、穿孔板等特征，同時也存在著不同點。由特征對比分析表中兩種樹種相似度較低的特征可對其進行識別區分，分宏觀識別和微觀識別兩部分進行。宏觀識別順序是干形——心材顏色——材質——生長輪明顯度——波痕——氣味——紋理。微觀識別順序是軸向薄壁組織——管孔組合——內含物——射線類型。
宏觀區分要點
①干形——交趾黃檀比較通直，而微凹黃檀有一大特點就是髓心部位常有空洞現象，而且空洞中往往有樹根生長進去；
②心材新切面顏色——交趾黃檀是暗紅或紫紅色，微凹黃檀是橘紅色，特別要注意的是要看新切面，因為微凹黃檀材色久則變深，變深后的顏色與交趾黃檀的顏色非常接近，此時在顏色上時非常難辨別的，這也是微凹黃檀能冒充交趾黃檀的一個原因所在；
③材質——二者的材質均比較光滑、穩定性也比較好，但微凹黃檀的油質感比交趾黃檀的強；
④生長輪明顯度——橫切面上看微凹黃檀的生長輪相對的比較明顯；
⑤波痕——弦切面上交趾黃檀的波痕比微凹黃檀的波痕明顯度高；
⑥氣味——二者均有氣味，但交趾黃檀為酸香氣，而微凹黃檀為辛辣味。
⑦紋理——由于微凹黃檀管孔中含黑色樹膠，故在徑切面及弦切面上可看見大量的黑細線及黑點，交趾黃檀中也有，但相對較寬及少得多。
微觀區分要點
①軸向薄壁組織——交趾黃檀的軸向薄壁組織是同心層式帶狀(1~4細胞，多為不規則斷續帶狀)、稀翼狀，微凹黃檀的是星散聚合、帶狀(1~3細胞)、聚翼狀、環管狀；
②管孔組合——二者的管孔組合比較接近，但還是有細微的不同之處，橫切面上交趾黃檀有少量的管孔團出現，而在微凹黃檀中并未發現有；

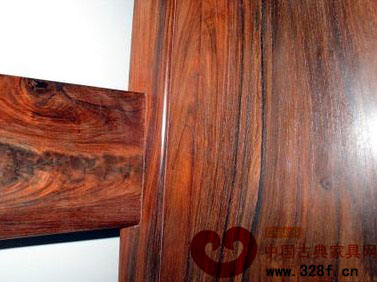

交趾黃檀板材
③內含物——二者管孔中均含內含物，但交趾黃檀有著豐富的紅色或暗紅色樹膠，而微凹黃檀中部分含有褐色或黑色樹膠；
④射線類型——二者的木射線均以單列為主，但交趾黃檀有部分雙列出現，微凹黃檀中雙列射線極少。
微凹黃檀板材
除此之外，用小刀削，可明顯感覺交趾黃檀的質地比微凹黃檀的堅硬。從紋理上看，微凹黃檀的黑色條紋比交趾黃檀的多、粗，更明顯。還可以通過其力學性能、氣干密度等進行識別，但其氣干密度比較接近，識別較難，而力學性能的識別限于實驗條件，通常不予以考慮。
結束語
隨著人民生活水平的提高，人們對紅木文化的進一步認識，對紅木制品的消費形成了一個新的高潮，紅木制品的需求量將越來越大。然而，紅木樹種是稀有的樹材，生長緩慢，非上百千年不成材。作為市場上最受喜愛的酸枝木中交趾黃檀資源更是緊張，即使在經濟危機下價格依然堅挺，因此微凹黃檀這種新樹種的出現，給紅木市場帶來了福音，并緩解了紅木資源緊張的局面。微凹黃檀由于其各項性能都符合國家標準《紅木》的要求，而被收入《紅木》國家標準，有著極高的利用價值和觀賞價值。微凹黃檀各項性能均比較好，隨著人們對其認識程度的提高，微凹黃檀的市場地位將越來越高。并且由于其性能比較接近交趾黃檀，隨著交趾黃檀資源的減少，微凹黃檀可部分取代交趾黃檀。但目前人們對微凹黃檀的認知度還是相對較低的，因此市場上一些商家為了商業利益而用微凹黃檀冒充交趾黃檀，這種行為是不可取的。微凹黃檀在國家標準《紅木》中被歸為紅酸枝類，有著優良的性能，有著廣闊的推廣前景，只要人們以正確的態度對待它，并積極的推廣，其市場地位將不亞于交趾黃檀。
