2013/03/11 | 來源：互聯網
[摘要]白花崖豆木，心材黑褐或栗褐色，常帶黑色條紋；管孔肉眼可見；密度大，沉于水；材質光滑細膩。樹心有沙石心，即類似沙石一樣的東西，并呈放射狀的紋路由樹心向外擴展。
白花崖豆木
木材簡介
種名：白花崖豆木 （俗稱緬甸雞翅木、黑雞翅）
學名：Millettia leucantha Kurz
科：蝶形花亞科
屬：崖豆屬
類：雞翅木類
產地分布：緬甸和泰國
商品材名稱
庭溫Thinwin，森-溫Theng-weng(緬) ；薩-宗Sathon（泰）。

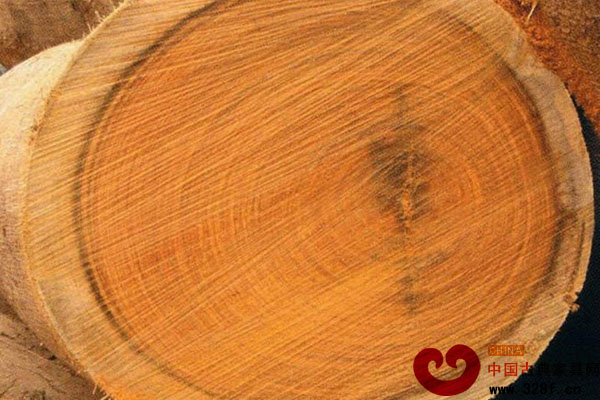

心材黑褐或栗褐色，常帶黑色條紋；管孔肉眼可見；密度大，沉于水；材質光滑細膩。樹心有沙石心，即類似沙石一樣的東西，并呈放射狀的紋路由樹心向外擴展。這沙石心極硬，有時會崩鋸。沙石心在整個樹材中的比例不等，少則20%，多則50-60%。緬甸雞翅木的成材期大約150-200年左右，這時大多直徑可達30-40公分，粗一些的可達60-70公分，不過很少見，又稱之為“老雞翅木”。
樹木及分布
中等喬木，枝下高可達7～8m，直徑0.6m；產緬甸和泰國。
宏觀特征
木材散孔。心材紫褐色或深巧克力褐色；與邊材區別明顯。邊材淺黃色。生長輪不明顯或明顯。后者介于較寬纖維組織帶（幾乎無管孔）。管孔肉眼下可見；數少；大小中等；大小不一，分布欠均勻，散生；部分管孔內含褐色或淺色沉積物。軸向薄壁組織肉眼下明顯；數多；傍管帶狀（與機械組織相間排列，常呈同心帶），環管狀及輪界狀。木射線放大鏡下可見；密度中；窄至略寬。波痕肉眼下略見。胞間道未見。
微觀特征
導管橫切面為卵圓形及圓形；單管孔，少數徑列復管孔（2～4個），稀管孔團；散生；2～6個/mm2；最大弦徑232μm；平均153μm；導管分子長250μm；大部分管孔內含有樹膠或沉積物；螺紋加厚缺如。管間紋孔式互列，略呈多角形，系附物紋孔。導管分子疊生。穿孔板單一，略傾斜。導管與射線間紋孔式類似管間紋孔式。軸向薄壁組織量多；主為傍管帶狀（不規則，有時為斷續帶狀，寬2～8細胞），疏環管孔，有時側向伸展，翼狀，輪界狀，通常較規則（寬1～3細胞）呈同心線。薄壁細胞具樹膠；分室含晶細胞量多，內含菱形晶體可達17個或以上；疊生。木纖維壁甚厚；與帶狀薄壁組織相間排列；直徑18μm；長1550μm；疊生；紋孔小，常直立。木射線5～8根/mm；疊生。單列射線甚少，高3～13細胞。多列射線寬2～6（多數4～5）細胞；高6～16細胞。射線組織為同形多列或同行單列及多列。射線細胞多列部分多為卵圓形；含少量樹膠；晶體未見。胞間道缺如。
材料：W13944，W15258（緬）；W20361（泰）。
木材性質
木材光澤弱；無特殊氣味和滋味；紋理直至略交錯；結構中，略均勻。木材甚重（含水率12%時密度為1.02 g/cm3），甚硬；強度高。 干燥性能良好，但有時發生表面細裂紋。木材很耐腐，心材幾乎不受任何菌蟲危害。木材鋸解困難，尤以干燥后為然，最好生材時就進行加工。木材在徑切面呈現深淺相間的條狀花紋，并不特別引人注目，而在弦面呈現羽狀條紋很美麗。在印度臺拉登（Dehradun）木材館展于一塊6英尺（約1.62m）高的標本即具這種花紋。
木材用途
木材花紋很美觀，可用來制造名貴家具（特別適宜制作雞翅木類的紅木家具）、隔墻板，可試用低溫蒸煮旋切裝飾單板，由于木材強度大又耐久，在緬甸多用做柱子、橋梁及農具如耙等。
和鐵刀木的主要區別
①白花崖豆木顏色較深，鐵刀木顏色較淺而帶黃，徑面常呈深淺相問條紋。
②白花崖豆木密度較大。
③白花崖豆木軸向沉香薄壁組織帶狀寬多數4～6細胞，有時為斷續帶狀，鐵刀木軸向薄壁組織帶狀寬多數5～8細胞。
④白花崖豆木射線組織多列多數為4～5列，而鐵刀木多數則為2～3列。
